ФСГ-159-50-6,3 Габаритные и присоединительные размеры
стр
1 2 3
4 5
стр
1 2 3
4 5

СЕРИЯ ФСГ

ФСГ-50-6,3

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

159 ФСГ-50-6,3 тип"L"
(линейный)
159 ФСГ-50-6,3 тип"RL"
(разноуровневый)
Выпускаются в двух вариантах исполнения:

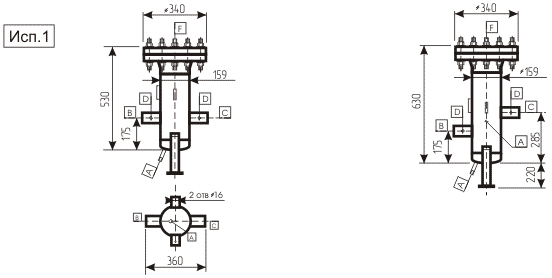

исп.1 - под приварку;

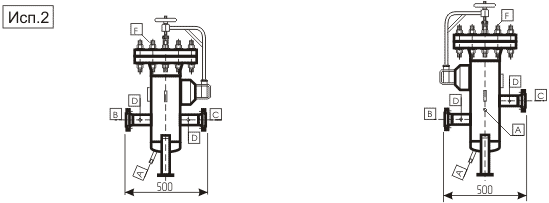

исп.2 - с фланцевым присоединением.
Схема расположения технологических патрубков
Обозначение
A
B
C
D
F
Назначение
Дренаж
Выход газа
Вход газа
Мано-метр
Про-дувка
Диаметр условного прохода, мм
R1/2
50
50
М12х1,5
15
Условное давление, МПа
6,3
6,3
6,3
6,3
6,3
Количество
3
1
1
2
1
Поставка
Штатно
Штатно
Штатно
Заказ
Штатно
