ФСГ-350-63 Габариты
стр
1 2 3 4
стр
1 2 3 4

СЕРИЯ ФСГ

ФСГ-350-6,3

ГЛАВНАЯ

КАТАЛОГ

ГАЗЫ

Выпускаются в двух вариантах исполнения:
исп.1 - под приварку;
исп.2 - с фланцевым присоединением.
Для удобства обслуживания рядом с фильтром-сепаратором должна быть обустроена лестница со смотровой площадкой. Указанные устройства не должны нарушать прочность и устойчивость фильтра, приварка к корпусу фильтра запрещается.

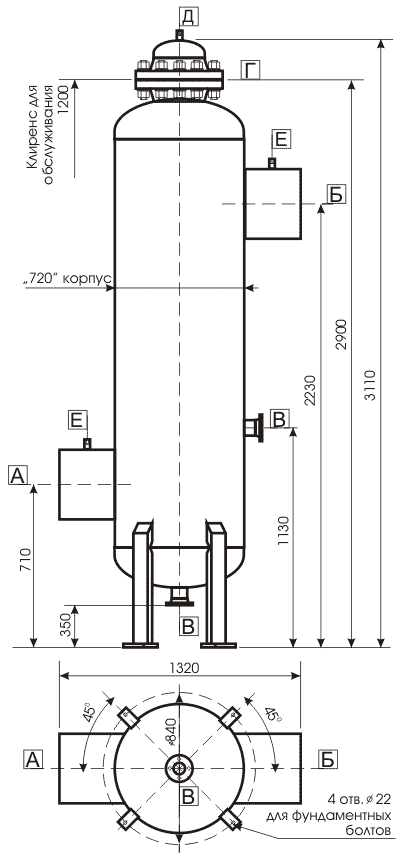

Схема расположения технологических патрубков

Обо-значе-ние

Назна-чение

Диаметр услов-ного прохода, мм

Услов-ное давле-ние, МПа

Кол-во

A

Вход газа

350

6,3

1

Б

Выход газа

350

6,3

1

В

Дренаж

50

6,3

2

Г

Ревизия

250

6,3

1

Д

Проду-вочный штуцер

15

К1/2

6,3

1

Е

Штуцер маноме-тра

10

М20х1,5

6,3

2
